在音樂製作或錄音現場中，線材雖小，卻是聲音訊號傳遞的關鍵橋樑。選錯線材，輕則聲音失真，重則噪音滿天飛、器材損毀。這篇文章將幫你一次搞懂：

  • 平衡 vs. 非平衡線的差別
  • 各類音訊接頭介紹
  • 線材屏蔽結構怎麼選
  • 延伸連接介面說明





平衡 vs. 非平衡線材差別在哪裡？

  • 平衡線材（Balanced Cable）

平衡傳輸透過三條導線：正訊號、負訊號、接地線。正負訊號相位相反，當受外界干擾時，接收端會將其中一路反相，實現「共模抑制」來消除雜訊。

適合：長距離傳輸、專業錄音、Live 表演環境

常見接頭：XLR、TRS



  • 非平衡線材（Unbalanced Cable）

非平衡僅用兩條導線（訊號與接地線），容易受到雜訊干擾。建議長度控制在 7.5 公尺以內。

適合：短距離使用、樂器輸出、家用音響

常見接頭：TS、RCA





常見音訊連接頭介紹

音訊應用中常見的六種線材接頭如下，其中 TRS 和 XLR 用於平衡連接；TS、RCA則多為非平衡訊號：

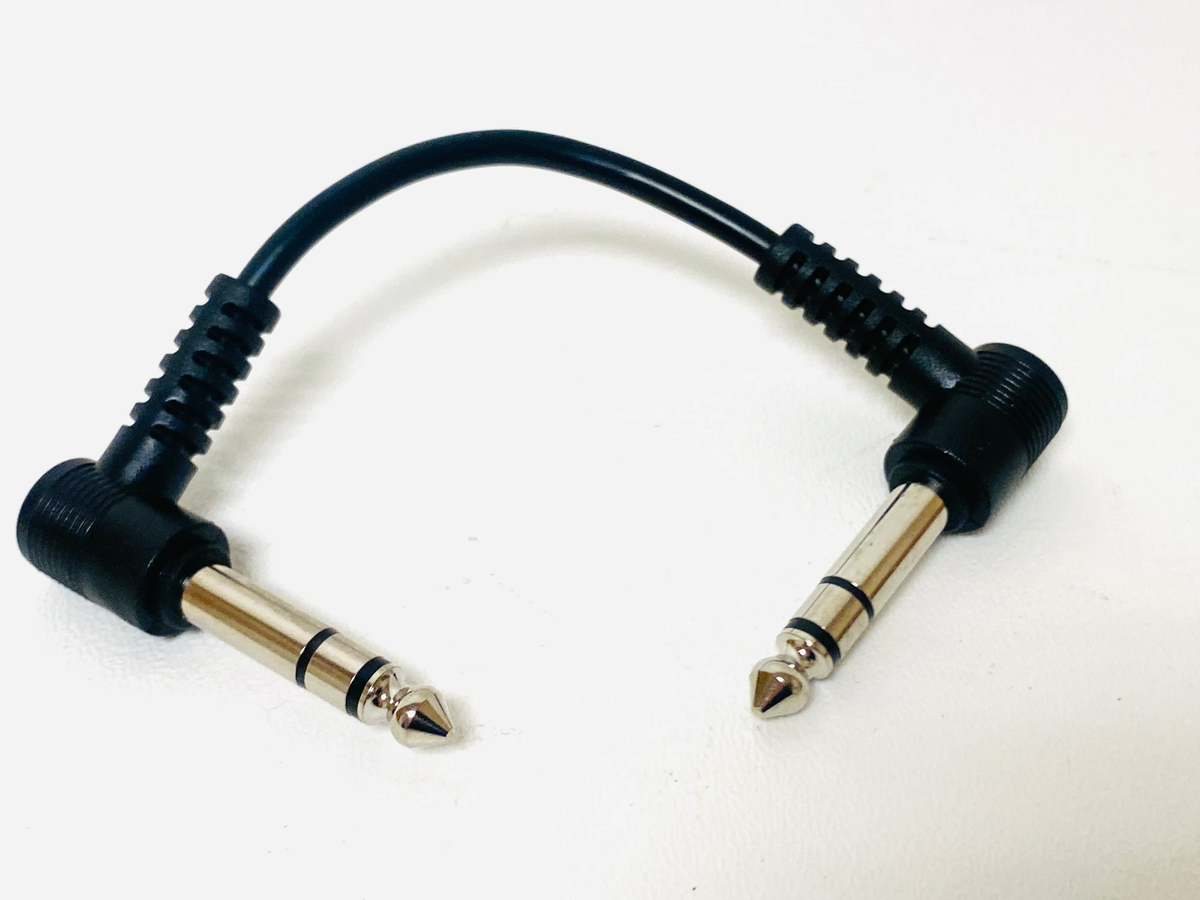

  • TRS



TRS 是「Tip（頭）」、「Ring（環）」、「Sleeve（套）」的縮寫。外觀看起來像一般的 6.3mm 的樂器導線或 3.5mm 耳機插頭，但多了一個絕緣環。TRS 線材內部包含兩條訊號線和一條接地線，常用於連接平衡式設備，或將左右兩聲道的單聲訊號傳送到立體聲耳機。你也會在 Y 型線上看到 TRS 插頭，常用於混音器的插入點（Insert Jack），用來將訊號送出再返回設備。



例如:Evidence Audio Lyric XLR TRS 平衡式 訊號線

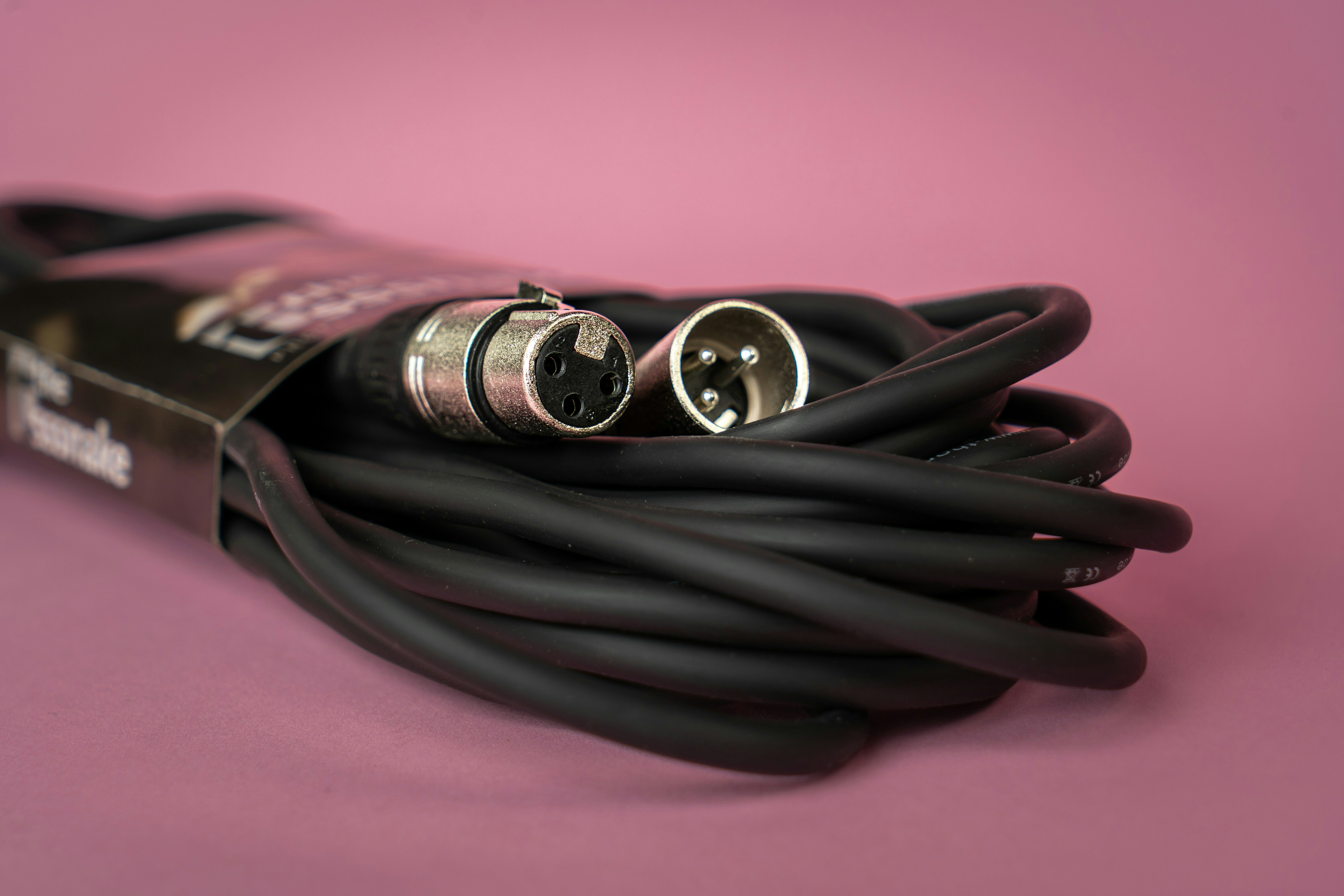

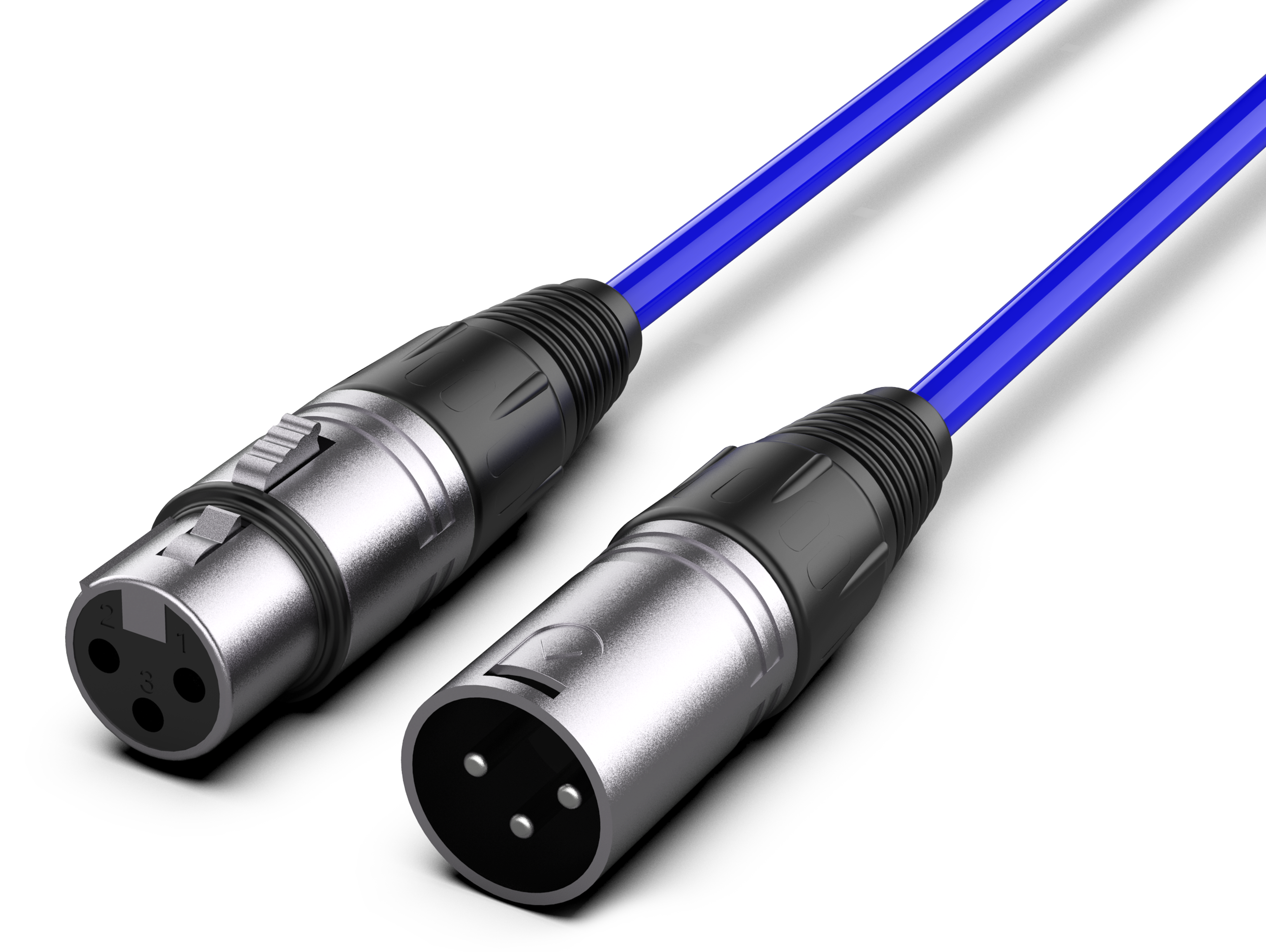

  • XLR（卡農頭）



XLR 是一種三芯接頭，由正訊號、負訊號與接地構成。這類接頭多用於傳輸麥克風訊號或平衡的線路訊號。在音響應用中，你經常會看到 XLR 線材用來將麥克風連接到混音器，或將音源輸出到主動式喇叭。



例如:舒伯樂 Superlux SFMFM 麥克風線 平衡式訊號線

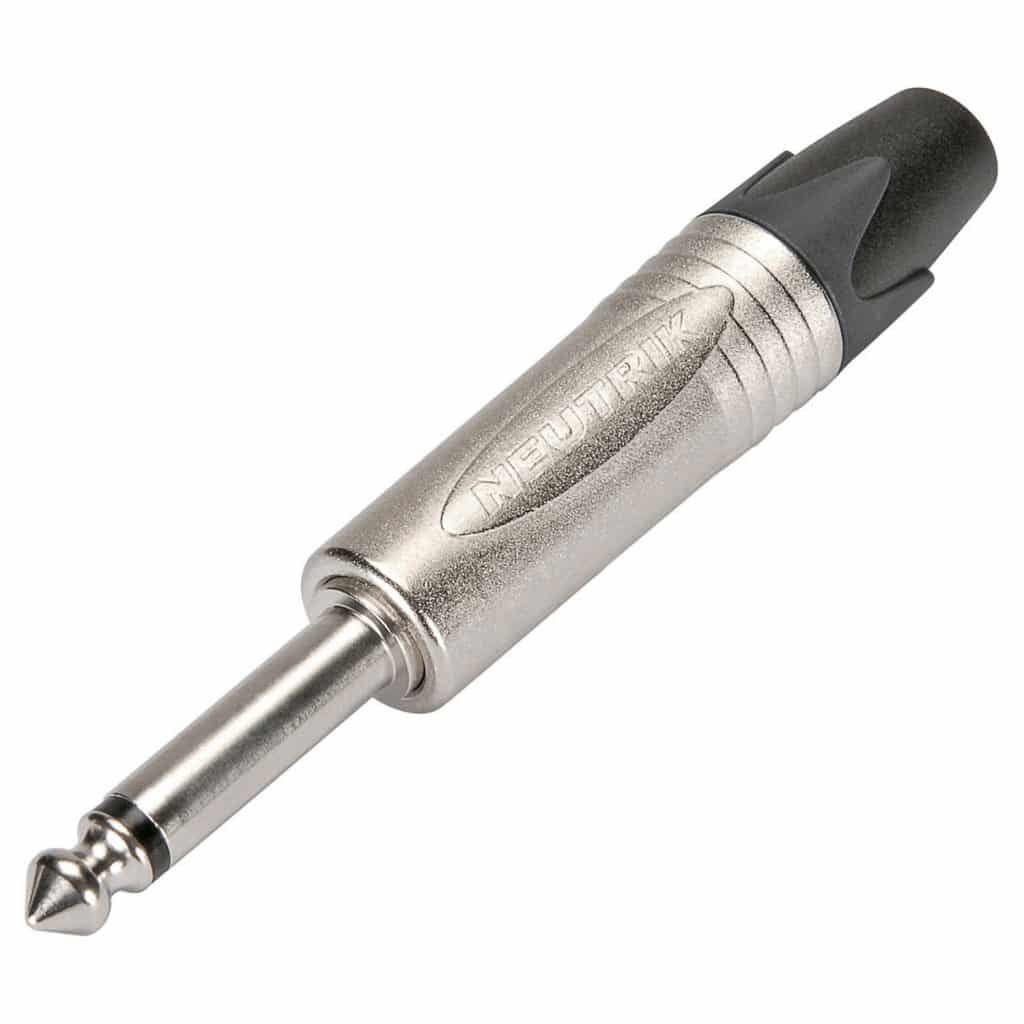

  • TS



TS 是「Tip（頭）」、「Sleeve（套）」的縮寫，是一種兩芯非平衡接頭，常見於 6.3mm 或 3.5mm 插頭。插頭上只有一個絕緣環，用來區隔訊號端（Tip）與接地端（Sleeve）。Tip 負責傳送訊號，而 Sleeve 則為接地線。TS 線材最常用於吉他、貝斯等樂器的輸出，也可用於其他類比音訊的連接。



例如:舒伯樂 Superlux SFIPP 樂器 導線

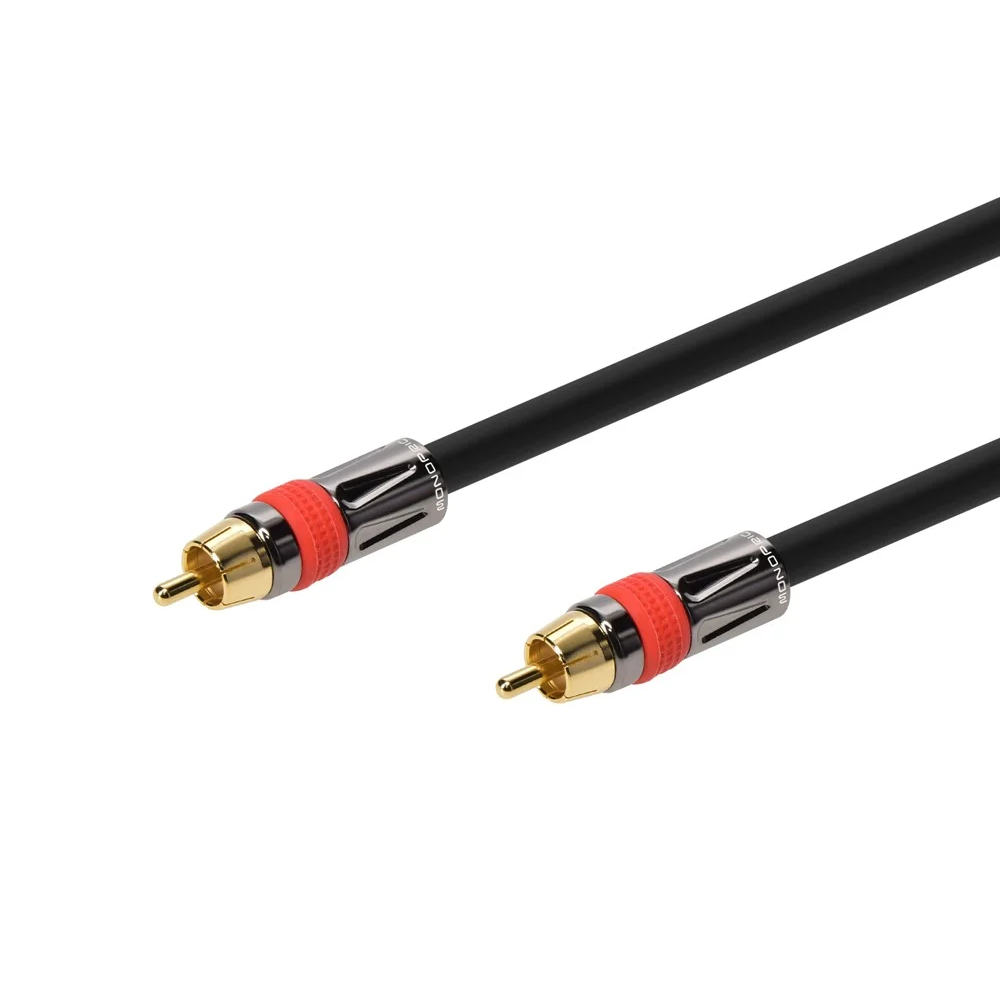

  • RCA（蓮花頭）



RCA 是家用音響中常見的接頭類型，用來連接卡帶機、CD 播放器等設備的音訊輸入與輸出。在數位音訊應用中，RCA 也會用於傳送 S/PDIF 訊號，不過真正的 S/PDIF 線通常會使用更高品質的材料與屏蔽設計。

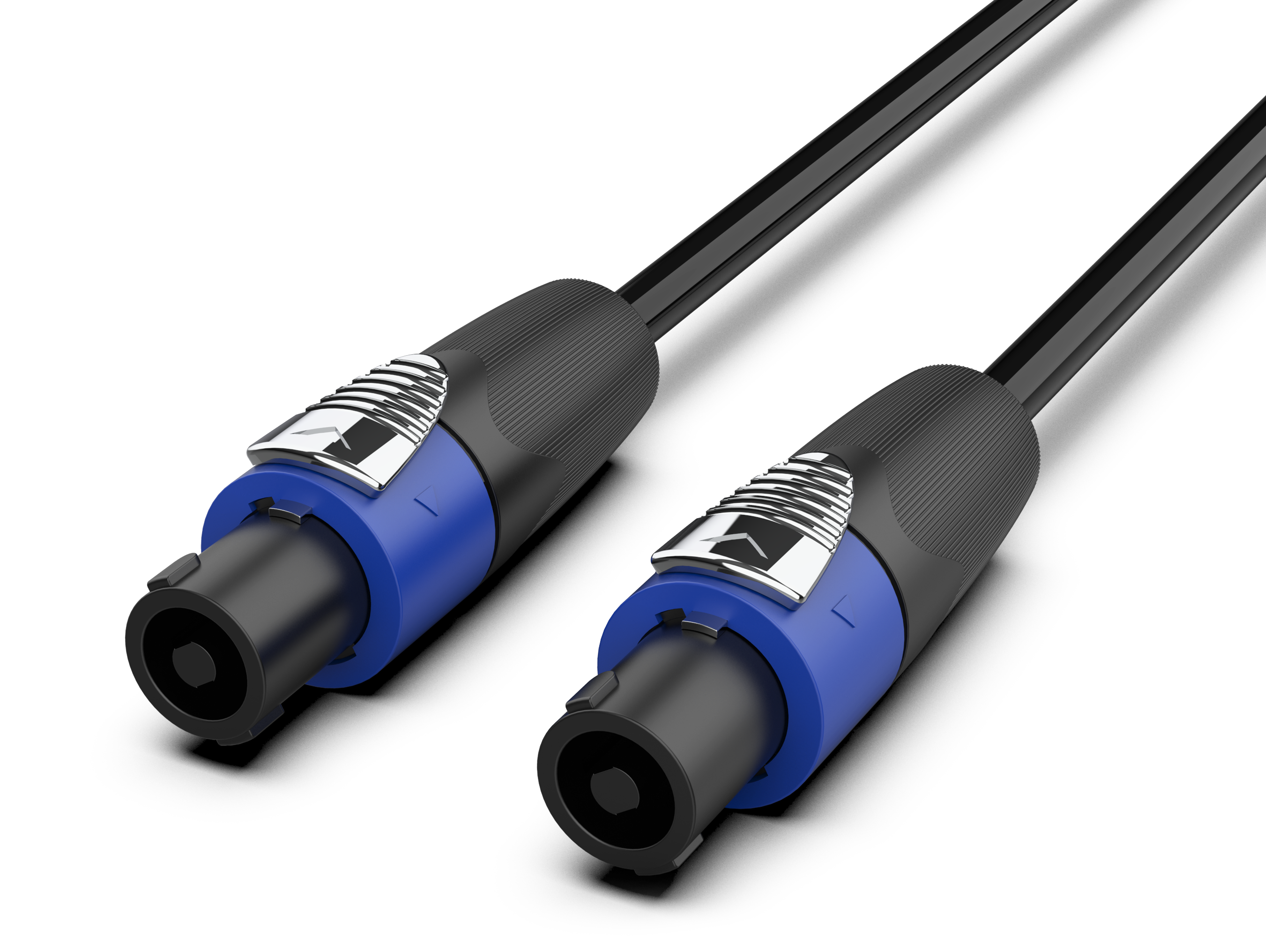

  • speakON



speakON 是專為連接功率擴大機與 PA 喇叭、舞台監聽音箱所設計的接頭。相較於傳統的 6.3mm TS 插頭，speakON 可鎖定、接觸穩固，安全性與可靠性更高。切記，絕對不能用樂器線（TS 線）來接擴大機與喇叭！使用 speakON 可以有效避免錯誤接線導致的損壞。



例如:舒伯樂 Superlux SFSSS 喇叭線





  • Banana Plug(香蕉插頭)



香蕉插頭是一種用來連接音響喇叭線的接頭，通常與擴大機背板的綁線柱（Binding Post）或香蕉插孔搭配使用。線材的尾端透過螺絲固定，確保導通與穩定性。這類接頭常見於家庭劇院或高階音響系統中。





線材屏蔽結構說明

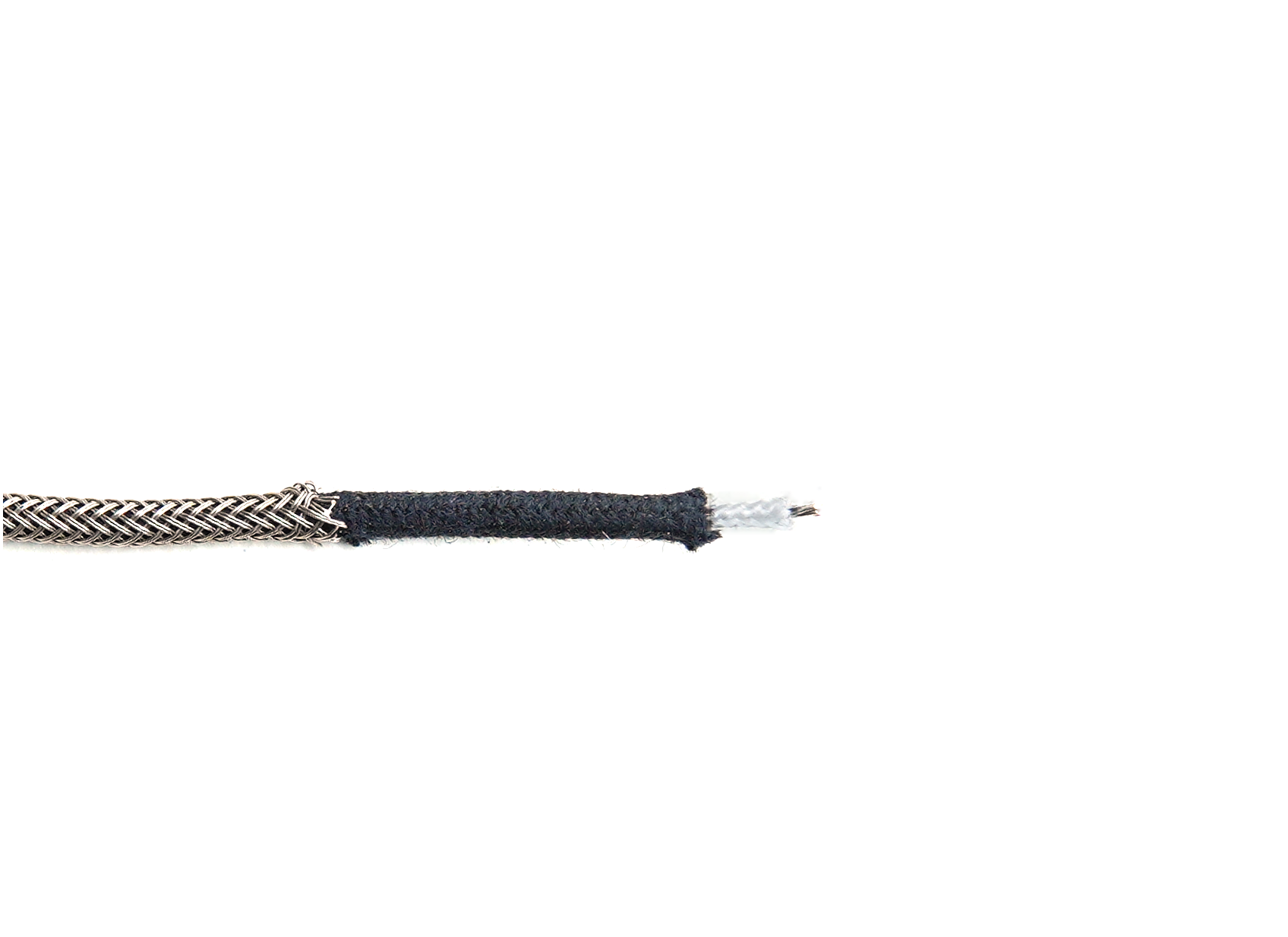

  • 編織屏蔽（Braided Shield）



這種屏蔽方式是利用銅絲編織出像網狀的結構（這些銅絲束稱為「picks」），纏繞在線材內部的絕緣導體外層。透過調整編織角度、銅絲數量與編織密度，可以達到從低於 50% 到接近 97% 的覆蓋率。編織式屏蔽具備良好的柔韌性，即使線材經常彎折或繞角使用，也能維持穩定的屏蔽效果。

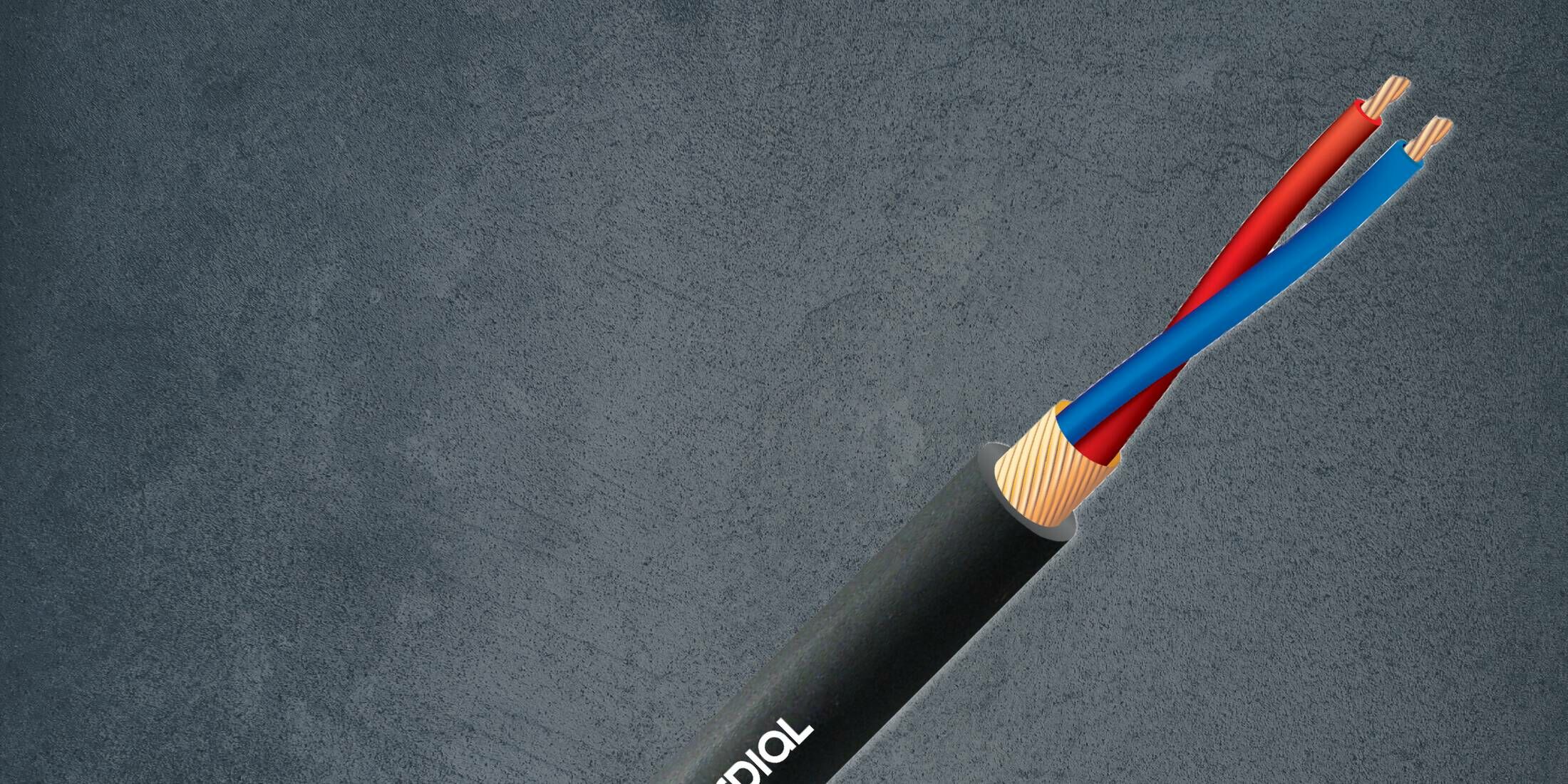

  • 螺旋屏蔽（Spiral Shield）



又稱為捲繞式屏蔽，是將扁平銅絲以單一方向（順時針或逆時針）螺旋式包覆在線芯外層。捲繞式屏蔽的柔軟度極高，不會限制線材的可彎曲性。雖然它的抗拉強度不如編織屏蔽，但因為其優異的柔軟性，在樂器或需要大量移動的場景中特別受到青睞。

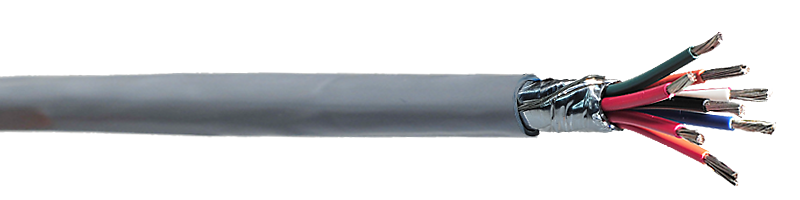

  • 鋁箔屏蔽（Foil Shield）



這種屏蔽是使用一層超薄的鋁箔（背面為 Mylar 膠膜）包覆線芯，並搭配一條銅導線（drain wire）作為接地用。鋁箔式屏蔽的優點是便宜且理論上可以達到 100% 的覆蓋率，但它的柔韌性極差，長時間彎折容易損壞。此外，由於鋁的導電性遠不如銅，在低頻時的抗干擾效果會大打折扣，因此整體屏蔽效果較為受限。





延伸接頭與線材術語說明

  • 1/8 英吋、3.5mm (Mini TRS/TRRS)：常見於手機、筆電耳機孔
  • AES/EBU：XLR 接頭，專業數位音訊傳輸（110Ω 平衡線）
  • BNC：數位時脈、影像設備傳輸鎖扣頭
  • DB25：常見於 TASCAM / Apogee 多聲道 I/O 傳輸
  • Elco/Edac：多對訊號一插接，常用於大型 Patchbay 或控台
  • Insert / Y 型線：混音器單孔插入點輸出入共用（Tip=Send, Ring=Return）
  • Optical / S/PDIF：數位音訊傳輸使用，家用與錄音皆見
  • FireWire / TDIF / TT：老式或高階工作室常見多聲道傳輸格式





線材選購 3 大建議

  • 先確認設備接口： TRS 還是 XLR？數位還是類比？先搞清楚才能對接。
  • 使用距離決定平衡/非平衡： 長距離一定選「平衡線」，訊號比較穩定。短距離的話再考慮非平衡訊號線。
  • 預算內選擇有屏蔽結構的品牌線材： 別用來路不明的便宜線，穩定性才是關鍵。
