電源噪聲為什麼很重要?

你是否曾經為吉他器材供電,並且遭遇來自擴大器或喇叭的低頻率哼聲或嗡嗡聲? 或者連接效果器到擴大器時出現高頻的噪音? 如果是這樣,可能是訊號鏈中遇到了接地環路或數位噪音。

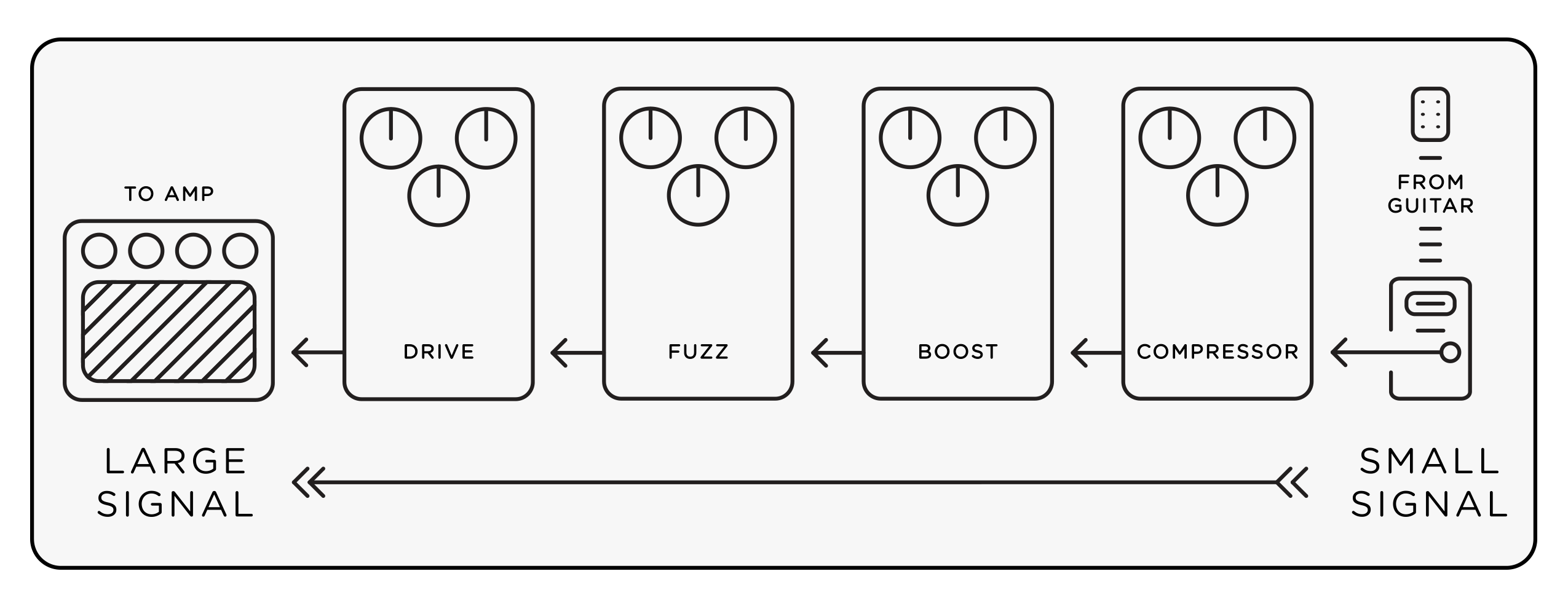

效果器是一個敏感訊號鏈

- 對電源輸出有噪音干擾

- 易受環境噪音影響

正確的電源設計可解決這兩個問題。

高電源效率

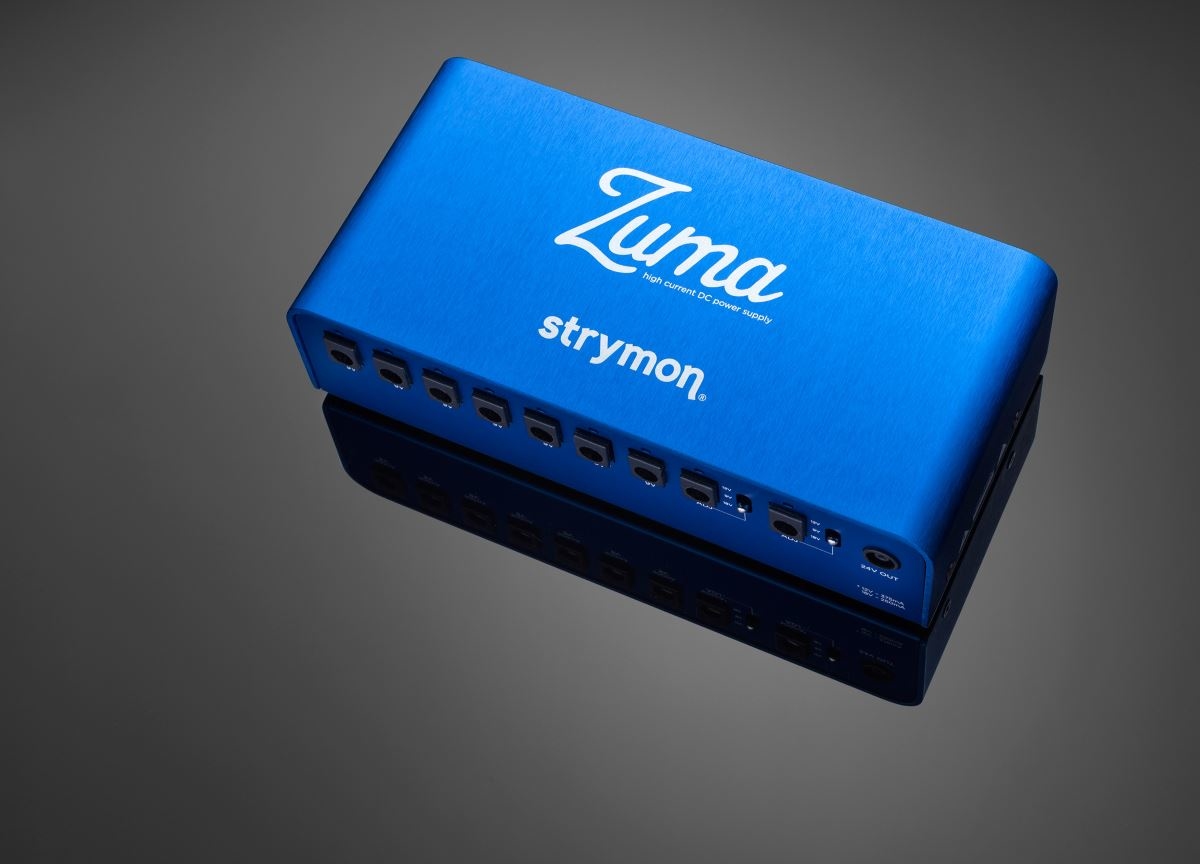

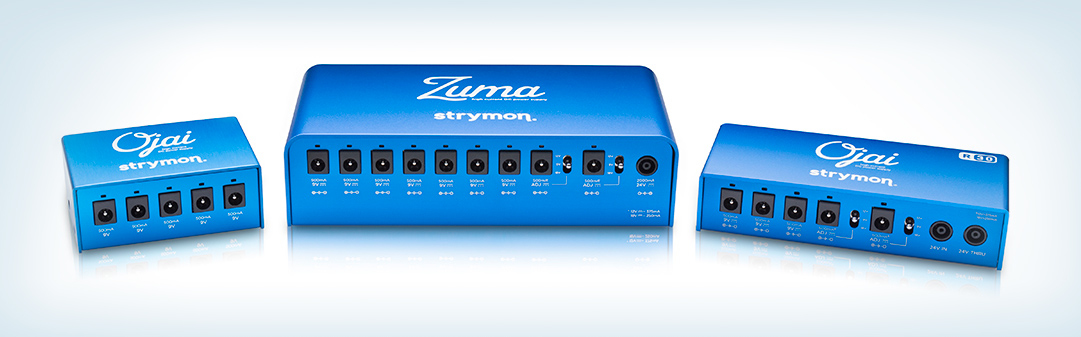

Strymon 設計的Ojai/Zuma是種低噪聲的高效率交換式電源(Switched-Mode Power Supplies, SMPS)



高功率/小包裝。

靈活性:所有輸出均可提供500mA電流。

- 不會變熱或產生噪音

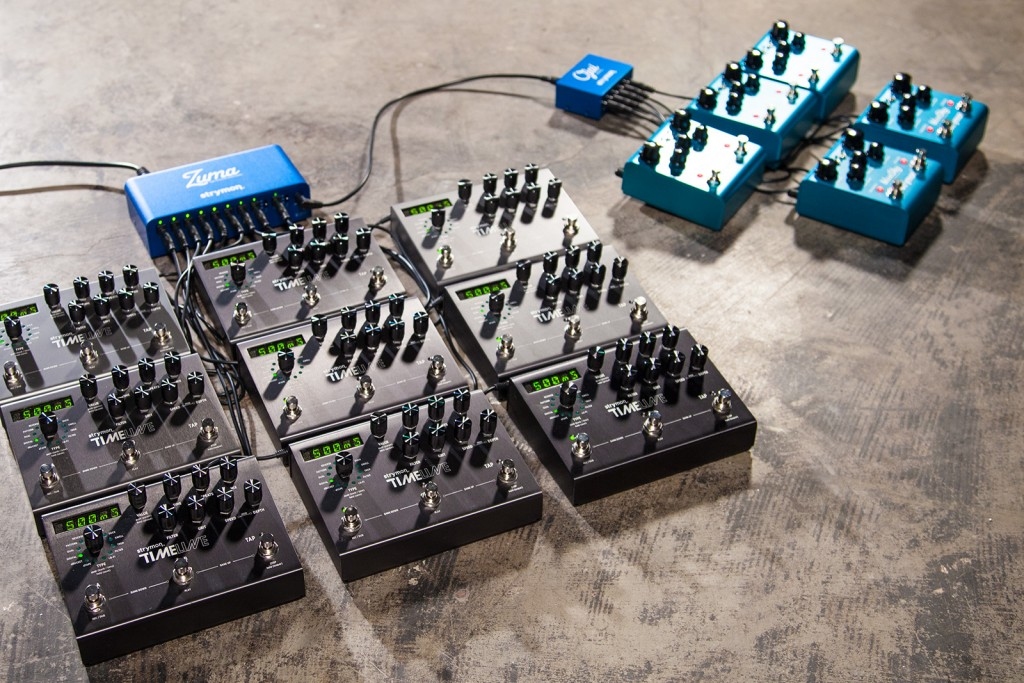

- 系統可擴充性

- 電壓可自動調整 (100VAC-240VAC)

線性電源

- 典型的低噪聲輸出

- 低效率:通過耗散熱能來調節

- 變壓器運行在50 / 60Hz

- 笨重

-例如。 Voodoo Lab,Cioks等

- 變壓器(或環形線圈)產生音頻(50/60Hz和50Hz)輻射磁通量。

- 這種低頻輻射通過導電屏蔽。

交換式電源

- 典型的噪聲輸出

-有效率:通過控制存儲進行調節和能量轉移

- 變壓器運行在高頻

- 體積小輕巧

- 也會產生磁通量,但在更高的頻率(音頻帶外)

- 導電屏蔽可有效阻斷高頻磁場。

定制所有輸入和輸出上的共模扼流圈有助於抑制噪聲。

調節和過濾

Ojai和Zuma的低噪音設計:

- 兩階段規則

- 電流模式PWM控制器

- 低噪聲誤差放大器

- 多路輸出濾波

- 固定頻率切換

- 光隔離

-細心縝密的電路佈局

什麼是電源隔離?

•隔離意味著輸出之間沒有導電路徑。

•需要隔離以防止接地環路。

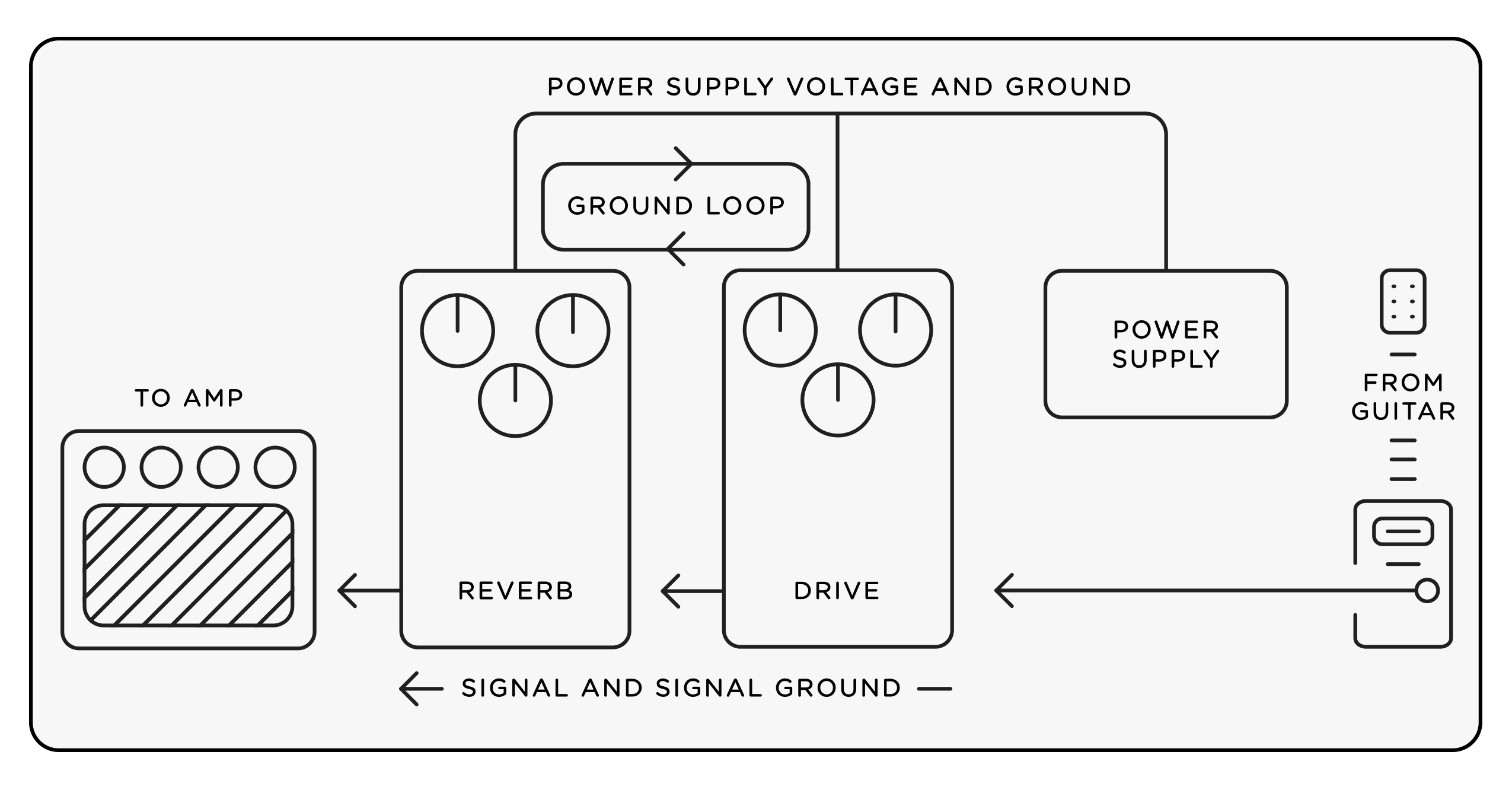

•通過使用相同功率為兩個吉他效果器電供而創造的示例循環:



隔離:接地環路和環境噪聲

暴露於隨時間變化的磁場會感應電流進入進行循環。 雜散磁場普遍存在(50/60 Hz)。例如:變壓器,照明設備等。

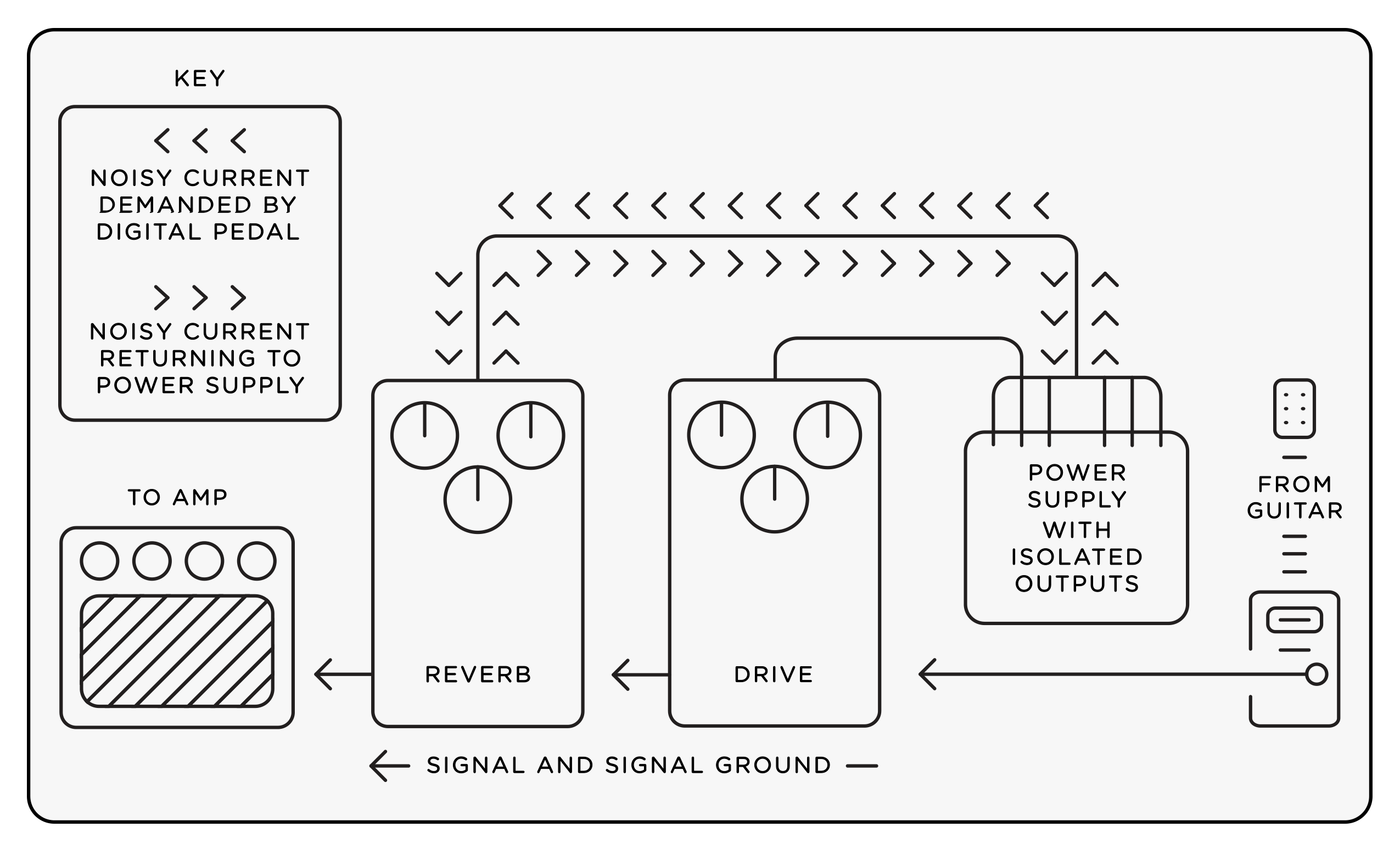

隔離:接地迴路和共阻抗耦合

數位和一些類比效果器會隨時間變化的電流。

•在設計良好,正確接地的效果氣上,這種噪聲電流與電源隔離線材,遠離音頻電路和訊號接地。

•有接地迴路時,電源有多條接地通路。

•在這種情況下,噪聲電流的某些部分將通過訓號接地回到電源,通過稱為共同阻抗耦合的過程將噪聲注入音頻路徑

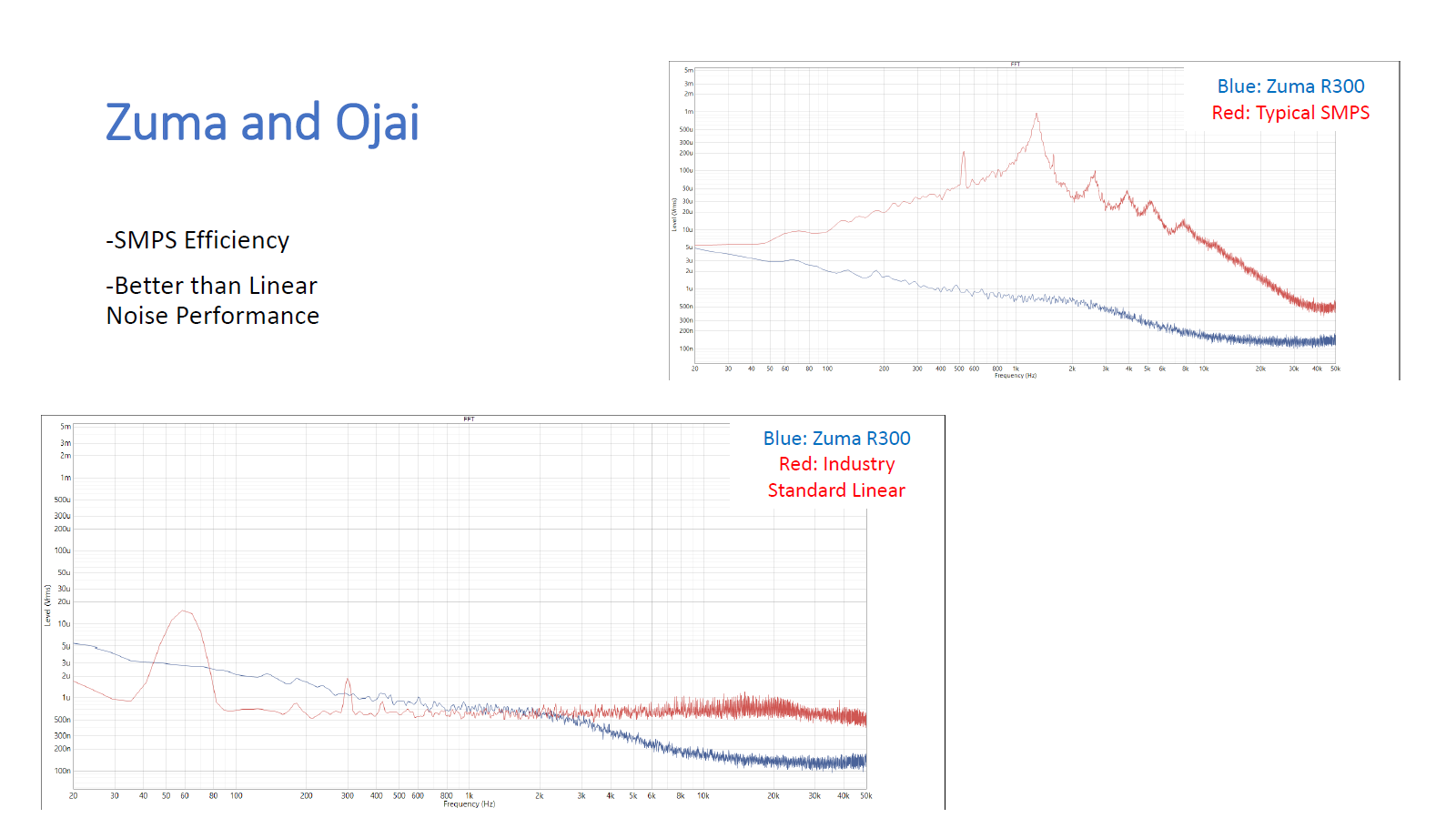

生產線噪音測試

- Strymon的產品經過比大多數吉他效果器更嚴格的音頻測試。

- 在輸出暴露於各種負載條件下,監測每個通道的噪聲和直流電壓,使用與測試效果器相同的Audio Precision音頻分析儀。
